Super Free Match mitme siseosaga soojuspump komplekteeritakse samade siseosadega, mis Free Match soojuspumpade puhul.

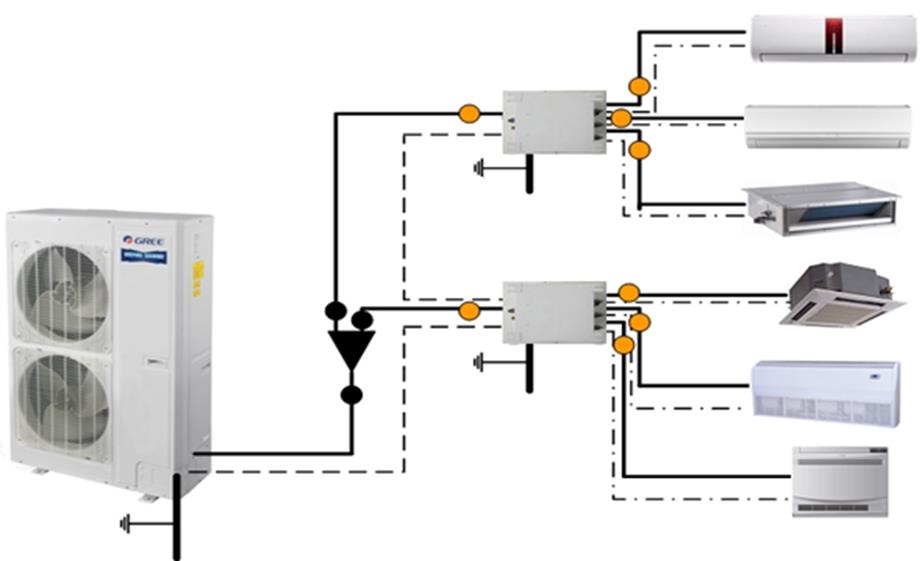

Super Free Match välisosa ühendatakse siseosadega läbi spetsiaalse jaotusmooduli, mis võimaldab rohkem siseosasid ühendada väiksema ühendustorude hulgaga.
- Küttevõimsus: 16 ja 18 kW
- Jahutusvõimsus: 14 ja 18 kW
Tehnilised andmed ja hinnad.
| Välisseade | GWHD(48S)NM3CO | GWHD(56S)NM3CO | ||
| Võimsus | Jahutamine | kW | 14,0 | 16,0 |
| Kütmine | kW | 16,0 | 18,0 | |
| Tarbimisvõimsus | Jahutamine | kW | 4,4 | 5,0 |
| Kütmine | kW | 4,25 | 4,7 | |
| EER / COP | W/W | 2,9/3,2 | 2,8/3,5 | |
| Õhuvool | m³/h | 7000 | 7000 | |
| Müratase | dB(A) | 58 | 58 | |
| Välismõõtmed (HxWxD) | mm | 1345x900x340 | 1345x900x340 | |
| Kaal | kg | 116 | 116 | |
| Kompressori tüüp | Rotary | Rotary | ||
| Ühendustorud | Külmaine | inch | 3/8″ | 3/8″ |
| Gaas | inch | 5/8″ | 3/4″ | |
| Maksimaalne siseosade arv | tk. | 8 | 9 | |
| Max. ühendustorude pikkus (kokku) | m | 135 | 145 | |
| Max. ühendustorude pikkus välisosa ja BU mooduli vahel | m | 55 | 55 | |
| Max. ühendustorude pikkus Jaotus- mooduli ja siseosa vahel | m | 80 | 90 | |
| Max. ühendustorude pikkus Jaotus- mooduli ja siseosa vahel (üks ruum) | m | 15 | 15 | |
| Max. ühendustorude kõrguste vahe välisosa ja Jaotusmooduli vahel | m | 30 | 30 | |
| Max. ühendustorude kõrguste vahe välis- ja siseosa vahel | m | 30 | 30 | |
| Max. ühendustorude kõrguste vahe kahe Jaotus mooduli vahel | m | 15 | 15 | |
| Max. ühendustorude kõrguste vahe sise- ja välisosade vahel | m | 15 | 15 | |
| Tööpiirkond ,
(min. /max.) |
Jahutus | ⁰C | 18~48 | 18~48 |
| Kütmine | ⁰C | -20~24 | -20~24 | |
| Külmaine | R410A | R410A | ||
| Külmaine kogus / addition of | kg/m | 4,95 / 30 | 4,95 / 30 | |
| Toide | V/~f/Hz | 380-3-50 / Välisosa | 380-3-50 / Välisosa | |
| BU mooduli toitejuhe (välisosalt) | Ø mm² | 3×0,75 | 3×0,75 | |
| Signaalkaabel (Välisosa – BU moodul) | Ø mm² | 2×1,5 | 2×1,5 | |
| Signaalkaabel (Siseosa – BU moodul) | Ø mm² | 4×0,75 | 4×0,75 | |
| Toite kaabel | Ø mm² | 5×2,5 | 5×2,5 | |
| Jaehind koos km-ga | 2100.00 | 2300.00 | ||
SUPER FREE MATCH seeria jaotusmoodulid.
| Jaotus moodul | FXB3A-K | FXB5A-K | |
| Voolutugevus | A | 3,15 | 3,15 |
| Toide | V/~f/Hz | 220-1-50 | 220-1-50 |
| Müratase | dB(A) | 30 | 30 |
| Maksimaalne siseosade arv | tk. | 3 | 5 |
| Välismõõtmed (HxWxD) | mm | 193x617x410 | 193x617x410 |
| Kaal | kg | 8 | 9 |
| Ühendustorud siseosaga | Ømm² | 1/4″+3/8″ | 1/4″+3/8″ |
| Ühendustorud välisosaga | Ømm² | 3/8″+5/8″ | 3/8″+5/8″ |
| Jaehind koos km-ga | 240.00 | 340.00 | |
Jaotusmoodulite spetsifikatsioon.
| Jaotus moodul | FXA2A-K | FXA3A-K | FXB3A-K | FXB5A-K | FXA2B-K | FXA3B-K |
| Siseosade arv | 2 | 3 | 3 | 5 | 2 | 3 |
| Ühenduse viis | Keermes | Jootmine | ||||
| Mõõtmed (mm) (WXHXD) | 361X182X313 | 513X193X312 | 361X182X313 | |||
